解析高层钢结构框筒体系的构成
2025-11-05 09:21 高层钢结构 陕西钢结构
一、内部钢框架核心筒
内部钢框架核心筒是体系的“脊梁”，通常位于建筑平面中心，由密柱深梁构成的高层钢结构筒体。它如同一个坚固的烟囱，能有效抵抗大部分水平荷载(如风荷载和地震作用)，是保证高层钢结构稳定性的关键。

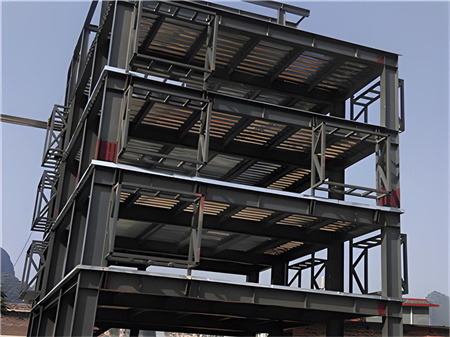

（框筒体系的构成）
二、外围钢框架筒体
由建筑外围间距紧密的钢柱与截面高度很大的窗裙梁刚性连接而成的高层钢结构。它不仅是高层钢结构的幕墙支撑体系，更通过与内部核心筒协同工作，形成一个强大的立体抗侧力体系，极大增强了高层钢结构的整体刚度和抗扭能力。
三、钢框架组合楼盖
连接内外筒体的水平构件，通常采用压型钢板-混凝土组合楼板。它将内外筒体牢固地联系在一起，确保二者作为一个整体共同工作，有效传递水平力，并提供了开阔无柱的室内空间。
四、伸臂桁架加强层
在高层钢结构中，为进一步增强侧向刚度，会在特定设备层设置贯穿内外筒的巨型高层钢结构桁架，即伸臂桁架。它能有效“撬动”外围框架柱参与整体抗弯，显著减小结构在水平力作用下的侧移。
