钢结构布置图的常见表示法
2023-11-10 11:34 陕西钢结构 华邦建设

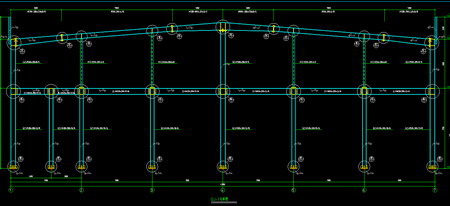

钢结构布置图是一种重要的设计工具，它用于展示钢结构如何布局和安装。这种图纸通常包括各种元素，如钢梁、钢柱、框架等的位置、尺寸和连接方式。以下是钢结构布置图的一些常见表示法：
一、视图表示法
视图表示法是常见的表示法，通过正视图、侧视图和俯视图来展示钢结构的各个部分。这些视图通?；岜曜⒊龈鞲霾糠值拿坪统叽?。
二、剖面表示法
剖面表示法通过剖面图来展示钢结构的内部结构和连接方式。剖面图可以清晰地展示出钢梁、钢柱和框架的布局和连接方式。
三、详图表示法
详图表示法通过详细的图纸来展示钢结构的各个部分的细节。这些图纸通?；岚ǜ至?、钢柱和框架的详细尺寸、形状和连接方式。
四、符号表示法
符号表示法通过使用标准化的符号来表示钢结构的各个部分。这些符号通?；嵩谕贾降囊唤墙薪馐?。
五、三维模型表示法
三维模型表示法通过创建三维模型来展示钢结构的布局和形状。三维模型表示法可以提供更直观的视觉效果，但需要专门的软件来创建和查看。
无论使用哪种表示法，钢结构布置图都应该清晰、准确地展示出钢结构的布局和连接方式，以便施工人员能够准确地按照图纸进行施工。
